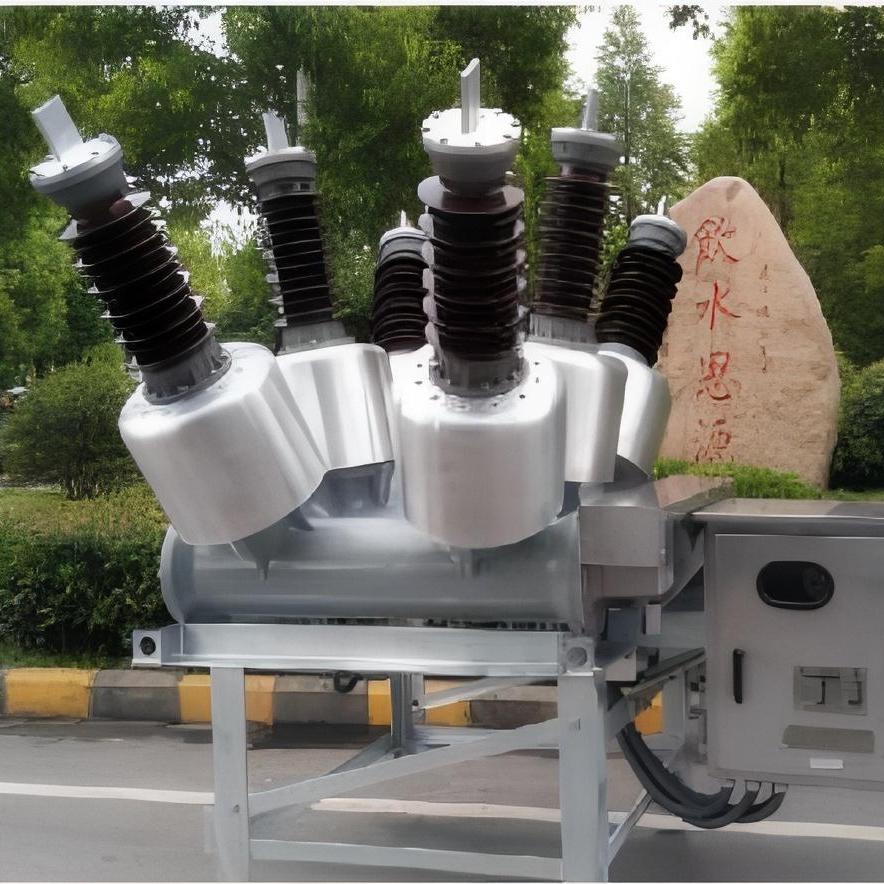

उत्पाद अवलोकन: LW58A-40.5/72.5/145 डेड टैंक सर्किट ब्रेकर
W58A-40.5/72.5/145 डेड टैंक सर्किट ब्रेकर स्वतंत्र रूप से विकसित आउटडोर उच्च वोल्टेज विद्युत उपकरण की एक नई पीढ़ी है। टैंक प्रकार सर्किट ब्रेकर प्रवेश झाड़ी, लीड आउट झाड़ी, सीटी, आर्क बुझाने वाले कक्ष, चेसिस, ऑपरेटिंग तंत्र आदि से बना है। इसका उपयोग उच्च-ठंड और उच्च ऊंचाई वाले क्षेत्र में किया जा सकता है, वर्तमान में, टैंक प्रकार LW58A-40.5/72.5 उत्पादों की नई पीढ़ी उन्नत प्रौद्योगिकी और गुणवत्ता विश्वसनीयता में अग्रणी घरेलू और अंतरराष्ट्रीय उन्नत स्तर तक पहुंच गई है।
विनिर्देश और मापदंडः
| नाम | इकाई | डाटा | |||
| राफेड वोल्टेज | कुव | 40.5 | 72.5 | 145 | |
| ऊंचाई | m | ≤5000 | |||
| पर्यावरण का तापमान | °C | -40°C~55°C | |||
| प्रदूषण स्तर | / | iv | |||
| हवा की गति | एमएस | 34 | |||
| अर्थगुआक रेजिसलेंट स्तर | / | एजी5 | |||
| पावर आवृत्ति वोल्टेज का सामना, 1min | धरती के लिए | कुव | 95 | 160 | 275 |
| खुले ब्रेक के पार | 118 | 160+42 | 315 | ||
| रेटेड बिजली आवेग वोल्टेज का सामना | धरती के लिए | 185 | 380 | 650 | |
| खुले ब्रेक के पार | 215 | 380+59 | 750 | ||
| नामित आवृत्ति | ह्ज़ | 50 | 50/60 | 50 | |
| रेटेड सामान्य धारा | अ | 2500/2500-4000 | 2500/3150/4000 | 3150 | |
| राल्ड शॉर्ट सर्किट ब्रेकिंग करंट | क | 31.5/40 | 40 | 40 | |
| रेटेड शॉर्ट सर्किट अवधि समय | स | 4 | |||
| उद्घाटन ध्रुव का गुणांक | / | 1.5 | 1.3/1.5 | 1.3/1.5 | |
| विद्युत जीवन | बार | 22 | |||
| एसएफ6 गैस दबाव (गेज दबाव 20°C) | एमपीए | 0.45 | 0.4 | 0.6 | |
| यांत्रिक जीवन | बार | 10000 | |||
उत्पाद की विशेषताएं:
आर्क शमन कक्ष का डिज़ाइन
क्षैतिज संरचना, यह थर्मल विस्तार और सहायक दबाव गैस बुझाने की तकनीक को गोद लेती है, जिसमें छोटे ऑपरेशन कार्य, उत्कृष्ट ब्रेकिंग प्रदर्शन और 20 से अधिक विद्युत जीवन होते हैं।
पर्यावरण अनुकूलनशीलता:
यह गंभीर पर्यावरण स्थितियों (जैसे गंभीर प्रदूषण, पानी कोहरे, हॉल, आदि), उच्च ऊंचाई वाले क्षेत्र, उच्च ऊंचाई वाले क्षेत्र, भूकंप क्षेत्र के लिए उपयुक्त है, बॉक्स बॉडी को एयर बैग प्रकार से सील किया गया है, और बॉडी प्रोटेक्शन ग्रेड iP66 है।
परिवर्तनीय अनुपात और बहु-स्तरीय संयोजन के सीटी को जोड़ा जा सकता है, उच्च सटीकता, क्षमता जोड़ने में आसान, और 5 पीसी के मूल्य के तहत ऑपरेटिंग आवृत्ति वोल्टेज के 80% को पूरा किया जा सकता है, टीपीवाई के साथ कॉन्फ़िगर किया जा सकता है।
संपूर्ण सीटी सुरक्षा उपाय:
सीटी शेल को दोनों सिरों पर सील किया गया है और इसमें विशेष संघनन-रोधी डिजाइन है।
लाइट स्प्रिंग ऑपरेटिंग मैकेनिज्म समग्र कास्ट एल्यूमीनियम फ्रेम को अपनाता है। ब्रेकिंग स्प्रिंग, क्लोजिंग स्प्रिंग और बफर को एक केंद्रीकृत तरीके से व्यवस्थित किया जाता है, और सभी सर्पिल डबल प्रेशर स्प्रिंग, कॉम्पैक्ट संरचना को अपनाते हैं, जो थकान के लिए आसान नहीं है।
यह उत्पाद छोटा है, इसमें एकीकृत डिजाइन, एकीकृत आपूर्ति, एकीकृत स्थापना स्थितियां हैं।
4000A बैक-टू-बैक कैपेसिटर बैंक की ब्रेकिंग क्षमता के साथ।
