All-in-one System single Phase High Voltage

Makakatipid ng 20% na espasyo，Integrated na humanized na disenyo, inalis ang mga redundant na cable. Nagdaragdag ng mga puntos sa kagandahan at kaakit-akit.

Paglalarawan

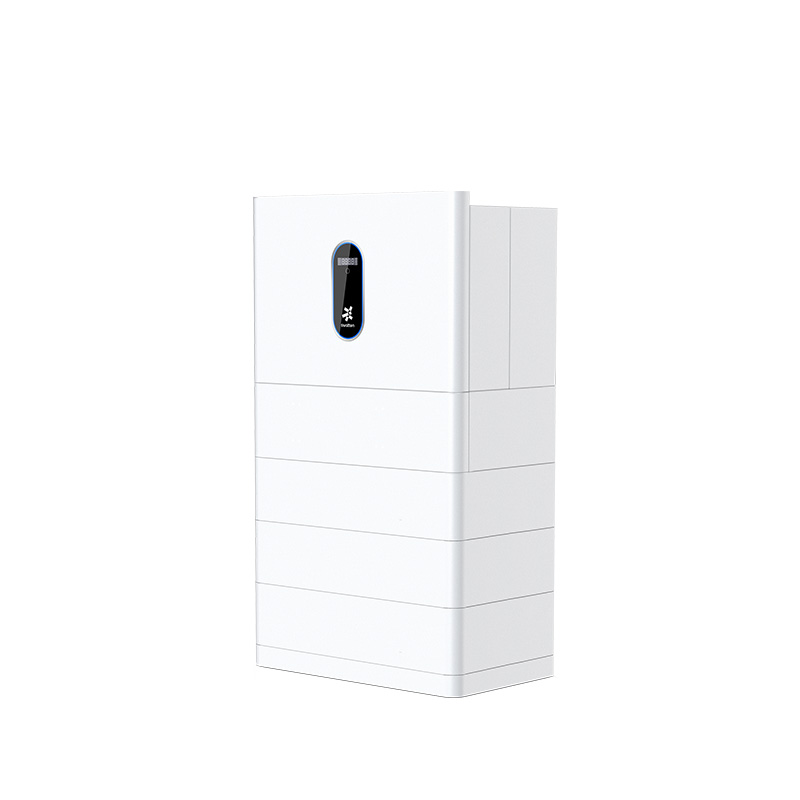

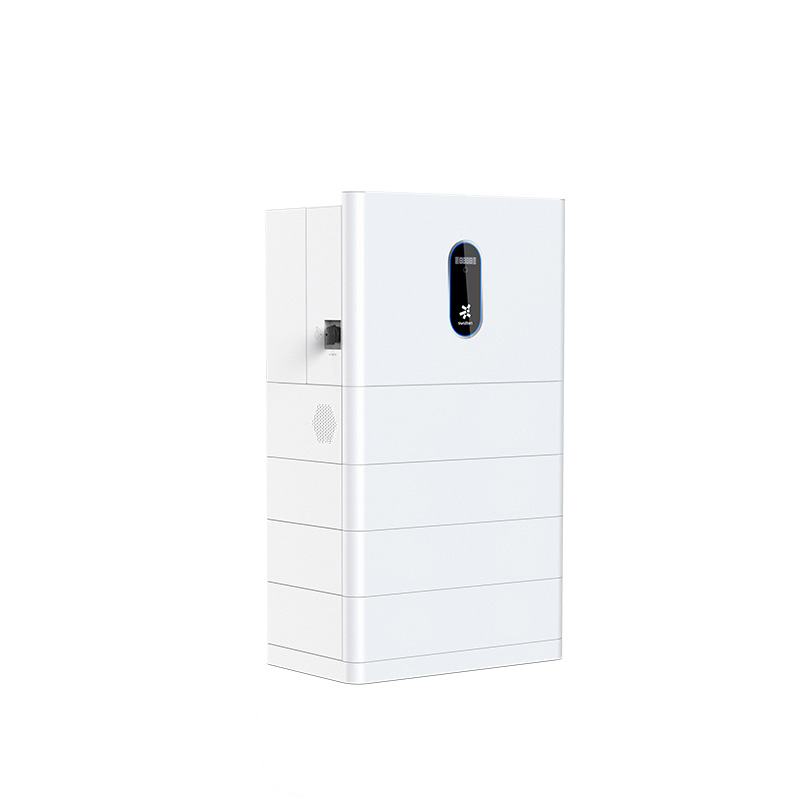

Panimula ng Produkto: All-in-one na System single Phase High Voltage(5/6kW)

mga Spesipikasyon at parameter:

Uri ng Disenyo	All-in-one sys 5kW SH	All-in-one sys 6kW SH
PV (input)
Max.recommended PV array power	12000 Wp	13000 Wp
Max. Pv input voltage	600 V
Min. operasyong PV voltas	40 V
Start-up input voltas	50 V
Rated PV input voltas	360 V
MPPT Voltage Range	40-560 V
Bilang ng MPPT/Strings bawat MPPT	2(1/1)
Max. pv input corriente	32 A (16 A/ 16 A)
Max, kasalukuyang para sa bawat input connector	40A(20 A/20 A)
Max.DC short-circuit corriente	20 A
Baterya
Uri ng Baterya	lithium-ion battery
Max.charge/discharge kasalukuyang	30 A/30 A
Nominal na saklaw ng boltahe	192~512 V(64V bawat module)
Nominal na hanay ng kapasidad	9.6 kWh~25.6 kwh (3.2 kwh / 50 Ah bawat module)
Bilang ng mga nakakonektang module	3~8 mga module
Backup Output (on-Grid Mode)
Tinukoy na Output na Karagdagang Lakas	6000 W
Na-rate na Kasalukuyang Output	27 A
Backup Output (off-Grid Mode)
Tinukoy na Output na Karagdagang Lakas	5000 W/5000 VA	6000 W/6000 VA
Peak output kapangyarihan	8400 VA, 10S
Oras ng paglipat ng backup	<10 ms
Tayahering Kuryente	220V/230 V/240 V(+2 %)
Frequency range	50 Hz / 60 Hz (±0.5 %)
Kabuuang harmonic distortion (THDv, rated power, linear load)	≤2%
Grid (input/output)
Max. AC input power mula sa grid	12000VA	13000VA
Rated AC output kapangyarihan	5000 W	6000W
Max. AC output kapangyarihan	5000 VA	6000VA
Rated AC output corriente (sa 230V)	21.8 A	26.1 A
Max. AC output na kasalukuyang	22.8 A	27.3 A
nominal na boltahe ng ac	Ang mga pinuno ng mga kumpanya ay dapat na mag-ingat sa mga sumusunod:
Ang hanay ng boltahe ng AC	154-276 V
Na-rate ang dalas ng AC	50 Hz/60 Hz
hanay ng mga frequency ng grid	45-55 Hz/55-65 Hz
Harmonic (THD)	<3 %
factor ng kapangyarihan sa nominal na kapangyarihan	>0.99
may pamantayang factor ng kapangyarihan	adjustable 0.8. humahantong sa 0.8 lagging
Kahusayan
Max.effciency/European effciency	97.7%/97.3 %	97.7%/97.3 %
Proteksyon at Pag-andar
Surge Protection	Uri ng DC ll/uri ng AC ll
Pagsubaybay sa gird	Oo
DC reverse polarity na proteksyon	Oo
Proteksyon ng reverse polarity ng input ng baterya	Oo
Proteksyon ng AC short-circuit	Oo
Proteksyon sa kasalukuyang pagtagas	Oo
DC swith (PV)	Oo
DC fuse (Baterya)	Oo
General Data
Topology (PV/Baterya)	Transformerless / Transformerless
Antas ng proteksyon	IP 65
Sukat (WHD)	6401012360 mm (May 3 module ng baterya)
Timbang	<132 kg (May 3 module ng baterya)
Paraan ng Pag-mount	Nagtatayo sa sahig
operating ambient temperature range	-25 °C hanggang 60 °C
Storage temperature	-20°C hanggang 45 °C(≤1 Buwan)/-20°C hanggang 25 ° ℃ (≤6 na Buwan)
pinahihintulutang saklaw ng relatibong kahalumigmigan	5-95 %
Paraan ng paglamig	Natural na Konbeksyon
Max. operating altitude	2000 m
Display	Indicator ng LED
Communication	RS485 /CAN / WLAN
DI/DO	1DI/1DO/DRM
Ang uri ng DC Connection	MC4
Uri ng battery connection	MC4
Ang uri ng AC connection	Bultak & Paggagapos
Standard
Kaligtasan	EN/IEC62109-1/2
EMC	ENIEC61000-6-1/3
Sertipikasyon	G99/EN50549/RD1699/UNE217001
