Tổng quan sản phẩm:

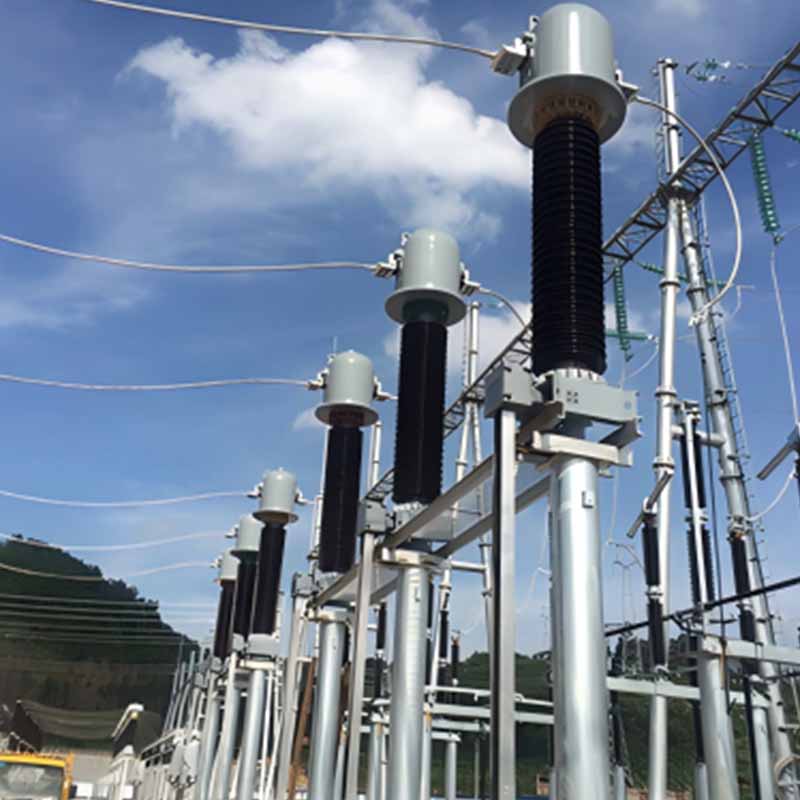

Biến áp dòng điện series LVQB có cấu trúc đảo ngược với cách điện khí SF6 (Xem hình vẽ). Nó được nối tiếp với các chức năng đo lường năng lượng điện, đo lường và bảo vệ rơ le.
Thông số và thông số kỹ thuật:
Điện áp định mức: 35kV~500kV
Tần số định mức: 50/60 Hz
Chất cách điện bên trong: Khí SF6
Dòng điện sơ cấp định mức: Lên đến 4000A
Dòng điện nhiệt ngắn hạn: Lên đến 63kA/3s
Bộ phận cách điện: Sứ hoặc polymer
Chiều cao: ≤3000m, các thông số khác theo yêu cầu
Khoảng cách bò điện: 31mm/kV, các thông số khác theo yêu cầu
Môi trường: -30℃～+45℃
Đặc điểm của sản phẩm:
Cuộn dây sơ cấp có cấu trúc thanh dẫn kiểu xuyên qua với độ ổn định động và nhiệt tốt; dòng điện nhiệt tối đa có thể đạt 63kA/3s (khi cuộn dây sơ cấp được nối tiếp).
Cuộn dây sơ cấp đi qua tâm của cuộn dây thứ cấp mà không có rò rỉ từ thông. Độ chính xác đo lường có thể đạt đến cấp độ 0.1 và 0.2S.
Cuộn dây thứ cấp được cố định trong hộp kim loại nhôm bằng cách đúc vật liệu hữu cơ; các mạch đo lường và bảo vệ sẽ không bị hư hại bởi sự phá vỡ cách điện.
Cấu trúc điện cực tối ưu được bảo vệ cải thiện phân bố trường điện bên trong và bên ngoài của sản phẩm. Nó có đặc tính cách điện tuyệt vời. Thử nghiệm phóng điện cục bộ được thực hiện dưới điện áp thử nghiệm tần số công suất.
Có hai loại ống cách điện bên ngoài cho khách hàng: chúng có khả năng chống nổ và chống sốc tuyệt vời.
▲ Bushing bên ngoài sử dụng tấm che dạng ô silicon cao su được gia cố bằng sợi thủy tinh. Lĩnh vực bề mặt bên ngoài tối ưu giúp silicon cao su tránh bị ăn mòn điện.
▲ Vỏ bushing sứ có độ bền cao.
Hộp đầu ra thứ cấp là một cấu trúc hoàn chỉnh được đúc từ hợp kim nhôm; cấu trúc kín của nó đáp ứng yêu cầu IP55, chống bụi, chống nước và thấm khí; đầu cuối thứ cấp dùng để đấu dây sử dụng đầu tiếp xúc đặc biệt của Phoenix; nó thuận tiện hơn cho các thao tác như cắm vào, rút ra và đấu dây, v.v.
Vòng đệm được làm từ cao su silicon flo nhập khẩu, thích hợp để sử dụng ở khu vực có sự thay đổi nhiệt độ lớn hoặc nhiệt độ môi trường cực đoan. Tỷ lệ rò rỉ mỗi năm nhỏ hơn 0,5%.
Hiệu suất sản phẩm không thay đổi sau bài kiểm tra vận chuyển nghiêm ngặt.
Sử dụng vỏ bằng hợp kim nhôm đúc, tất cả các bộ phận bao gồm chân đế, hộp nối, bộ giãn stainless steel và bảng tên v.v. đều không gỉ mãi mãi.
Một đồng hồ mật độ được lắp trên chân đế, đồng hồ này có thể hiển thị áp suất và mật độ khí trong máy biến áp (Giá trị hiển thị được chuyển thành áp suất khí nội bộ ở 20℃ tự động). Một tín hiệu báo cần bổ sung khí được gửi ra khi áp suất trong máy biến áp giảm xuống mức áp suất báo động.
